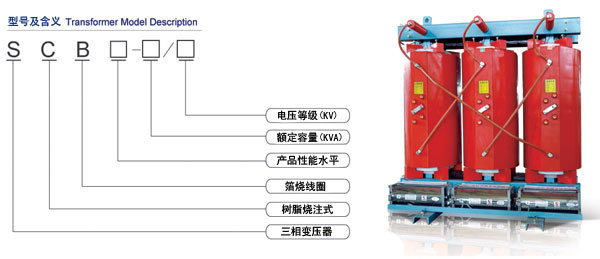

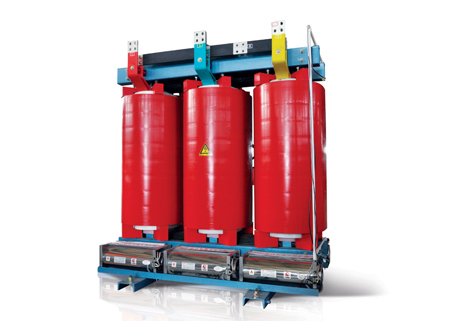

SCB9、SCB10、SCB11系列樹脂絕緣干式電力變壓器
- 掃碼查看手機端
難燃防火，可直接安裝在負荷中心。
免維修、安裝簡便、綜合運行成本低。
防潮性能好，可在高濕度下正常運行，停運后不經預干燥可投入運行。
損耗低，局部放電量低、噪音小、散熱能力強，強迫風冷條件下可以150%額定負載運行。
配備有完善的溫度保護控制系統，為變壓器安全運行提供保障。
SCB9、SCB10、SCB11系列樹脂絕緣干式電力變壓器結構特點
箱式線圈：低壓繞組采用整段銅箔，連同F(xiàn)級的匝絕緣在低壓箔繞機上繞制。箔式線圈較好地解決了低電壓，大電流線圈繞產品短路應力大，安匝不平衡、散熱差、存在繞制螺旋角、人工焊接質量不穩定等問題。同時我公司繞組端部用樹脂灌封，固化成形，防潮防污。引線銅排經氬弧焊自動焊接。
溫控裝置：變壓器采用BWDK系列信號溫度計，測溫元件埋設在低壓線圈上半路，可自動檢測并巡回顯赤相線圈各自的工作溫度，并且有超溫報警和跳閘功能。
SCB10系列10kV級樹脂絕緣干式電力變壓器技術數據表
|
額定容量 （kVA） Rated Capacity |
電壓組合 Voltage Combined |
聯接組標號 Vector-group |
空載損耗（W） No-load Loss |
負載損耗（W） 120°C Load-loss |
空載電流（%） No-load current |
短路阻礙（%） Short-circuit Impendance |
||
|
高壓 HV （kV） |
高壓分解范圍 Tapping Ranges |
低壓 LV （kV） |
||||||
| 30 |
6 6.3 6.6 10 10.5 11 |
±5% ±2*2.5% |
0.4 |
Dyn11 Yyn0 |
190 | 710 | 2.4 | 4 |
| 50 | 270 | 1000 | 2.4 | |||||
| 80 | 370 | 1380 | 1.8 | |||||
| 100 | 400 | 1570 | 1.8 | |||||
| 125 | 470 | 1850 | 1.6 | |||||
| 160 | 540 | 2130 | 1.6 | |||||
| 200 | 620 | 2530 | 1.4 | |||||
| 250 | 720 | 2760 | 1.4 | |||||
| 315 | 880 | 3470 | 1.2 | |||||
| 400 | 980 | 2990 | 1.2 | |||||
| 500 | 1160 | 4880 | 1.2 | |||||
| 630 | 1340 | 5880 | 1.0 | |||||
| 630 | 1300 | 5960 | 1.0 | 6 | ||||
| 800 | 1520 | 6960 | 1.0 | |||||
| 1000 | 1770 | 8130 | 1.0 | |||||
| 1250 | 2090 | 9690 | 1.0 | |||||
| 1600 | 2450 | 11730 | 1.0 | |||||
| 2000 | 3050 | 14450 | 0.8 | |||||
| 2500 | 3600 | 17170 | 0.8 | |||||
| 1600 | 2450 | 12960 | 1.0 | 8 | ||||
| 2000 | 3050 | 15960 | 0.8 | |||||
| 2500 | 3600 | 18890 | 0.8 | |||||
SCB10系列20kV級樹脂絕緣干式電力變壓器技術數據表
額定容量
（kVA）
Rated Capacity
電壓組合
Voltage Combined
聯接組標號
Vector-group
空載消耗（W）
No-load Loss
負載損耗（W）
120°C
Load-loss
空載電流（%）
No-load
current
短路障礙（%）
Short-circuit
Impendance
高壓
HV
（kV）
高低分接范圍
Tapping Ranges
低壓
LV
（kV）
20
22
24
±5%
±2*2.5%
Dyn11
Yyn0
SCB系列35KV環氧樹脂燒注干式電力變壓器技術數據表
Technical Data Of SCB9 Series 35kV Epoxy-resin Dry-type Transformer
35~
38.5
±5%
±2*2.5%
Dyn11
Yyn0
50
0.4
380
1300
2.4
6
100
600
2100
2.2
160
750
2600
1.8
200
820
3100
1.8
250
940
3600
1.6
315
1080
4300
1.6
400
1280
5100
1.4
500
1500
6100
1.4
630
1700
7200
1.2
800
1950
8700
1.2
1000
2300
10300
1.0
1250
2650
12150
1.0
1600
3100
14600
1.0
2000
3600
17250
0.8
2500
4300
20400
0.8
2000
3600
18800
0.8
8
2500
4300
22400
0.8
50
0.4
500
1500
2.8
6
100
700
2200
2.4
160
880
2960
1.8
200
980
3500
1.8
250
1100
4000
1.8
315
1310
4750
1.6
400
1530
5700
1.4
500
1800
7000
1.4
630
2070
8100
1.2
800
2400
9600
1.2
1000
2700
11000
1.0
1250
3150
13400
0.9
1600
3600
16300
0.9
2000
4250
19200
0.9
2500
4950
23000
0.9
